贴片LED

0603红色贴片LED 0.6T LED灯珠封装

产品分类: 0603 0.6T 单色系列
    品牌:LX
    物料编码:LX19-216SURC/S530-A2/TR8
    型号:0603红色 0.6T
    发光颜色:红色
    外形尺寸:1.6*0.8*0.6(MM)
    工作电流:20(mA)
    工作电压:1.8-2.4(V)
    亮度:70-160(MCD)
    波长:620-630(NM)
    发光角度:130(°)
    订购热线:0755-84859893

      产品展示

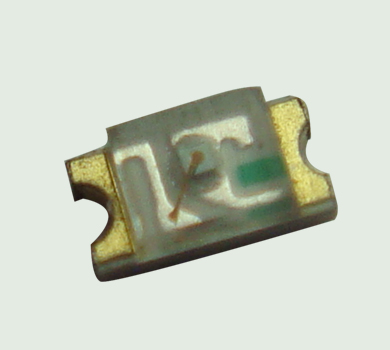

      0603红色LED灯珠图片

      产品介绍

          本0603 0.6T红色贴片LED灯珠产品适用于自动贴片机以及红外线回流焊制程。完全符合欧盟“ROHS”,“REACH”环保认证。

           已广泛应用于数码产品,家用电器,消费类电子产品,LCD背光,汽车电子,仪品仪表,工业设备,电子玩具,显示屏,户外装饰,工业照明等方面。具有光强高,功耗低,可靠性高,节能环保,寿命长,坚固耐用等优点。

          LED发光二极管属于电流驱动的电子元件,电压的细小变化会使电流产生较大的变化,从而导致破坏发光二极管。我们建议客人设计电路时使用电阻串联限流保护。同时为了保证多颗LED并联使用时良好的亮度和发光颜色的一致性,建议每条支路使用单独的电阻。



       光电参数

      参数名称条件单位最小值中间值最大值
      正向电压VFIF=20mAV1.8
      2.4
      反向电流IRVR=5VμA
      10
      峰值波长λPIF=20mAnm620
      630
      半光强视角2q½IF=20mAdeg
      130
      光强IVIF=20mAmcd70
      160
      外形尺寸

      0603 0.6T贴片灯珠封装尺寸图

      使用注意事项

      1.焊接

      1.1.使用烙铁人手焊接:

      推荐使用少于25W的烙铁,而且烙铁的温度必须保持不高于300℃,焊接时间不能超过3秒。

      1.2.回流焊:

      1.2.1.温度不得超过260度,时间为10秒,且回流焊接次数不得超过两次。

      1.2.2.焊接过程中,严禁在高温情况下触碰胶体;在焊接后,禁止对胶体施加外力,禁止折弯PCB,以避免撞击LED。

      2.清洗 在焊接后必须按照以下条件进行清洗

      2.1. 清洗溶剂:氟利昂TF或相等溶剂,或者用酒精

      2.2. 温度:30秒 最高50℃ 或者  3分钟 最高30℃

      2.3.超声波清洗:最大300W

      3.其他事项

      3.1.当SMD LED 暴露在高温状态下,注意不要压其环氧部分。

      3.2.注意不要使用硬物和带尖锐边的物体刮、擦SMD LED的环氧部分,例如喷砂设备和金属钩,因为环氧树脂是相当脆弱和容易被破坏。

        更多有关于0603红色贴片灯珠的规格型号,参数,报价等详细资讯,请致电:0755-84859893!我们将为您提供免费样品及技术支持!

      质量保证

      安全可靠

      安全可靠

      生产经层层检验认证,确保安全"0"故障,获IEC/EN62471光生物安全认证

      超低能耗

      超低能耗

      低于行业使用电能30%,使用寿命更长达15年,打造行业新标准

      绿色环保

      绿色环保

      选用环保原料材质,均通过"ROHS","REACH"环保认证

      质量管理体系完善

      质量管理体系完善

      以客户需求为中心,做您最满意的电源信号指示灯产品
